സിഎൻസി സ്റ്റീൽബാർ ബെൻഡ് സെൻസിംഗ് മെഷീൻ

1. ലളിതമായ പ്രവർത്തനം, ഓട്ടോമാറ്റിക്ക് ദൈർഘ്യ അളവ്, ഓട്ടോമാറ്റിക് ബെൻഡറിങ്, വേഗത്തിലുള്ള പ്രോട്ടോടൈപ്പ്.

2. പ്രോസസ്സിംഗ് ദൈർഘ്യവും കോണും തമ്മിലുള്ള ദൂരം ക്രമീകരിക്കാൻ വളരെ എളുപ്പമാണ്.

3. കമ്പ്യൂട്ടർ പ്രോഗ്രാമിംഗിന് നൂറുകണക്കിന് ഗ്രാഫിക്സ് സംഭരിക്കാനാകും.

4. ബുദ്ധിപൂർവ്വമായ മൊബൈൽ ബൈൻഡിന് രണ്ടു വിധത്തിൽ 12 തല പ്രസ്ഥാനങ്ങൾ ചെയ്യാൻ കഴിയും.

ഉത്പാദനക്ഷമത ഉയർന്നതാണ്. ശരാശരി ദൈനംദിന സംസ്കരണ ശേഷി 5500/1 ആളുകളാണ്. ഇവയ്ക്ക് പകരം 22 തൊഴിലാളികളെ മാറ്റി സ്ഥാപിക്കാം. ഇത് പരമ്പരാഗത സംസ്ക്കരണ ഉപകരണങ്ങളുടെ ഉത്പാദനം 10 ഇരട്ടി വരും.

6. ഉപകരണ നിക്ഷേപം വളരെ ചെറുതാണ്, ഉൽപന്നത്തിന്റെ പ്രോസസ്സിംഗ് പിശകുകൾ ചെറുതാകും, തൊഴിൽ ചെലവ് കുറയുന്നു.

7. വാതക സ്രോതസ്സ് നൽകുവാനായി എയർബമ്പറ്റ് സജ്ജീകരിച്ചിരിക്കുന്നു.

ബുദ്ധിമാനായ ഉരുക്ക് ബാറിന്റെ ബ്ലൌഡ് സെന്ററിന്റെ പ്രവർത്തന പ്രവാഹത്തിന്റെ ബ്ലോക്ക് ഡയഗ്രം:

സ്ട്രീറ്റ് ബാക്ക് റീബർ ഫീഡിംഗ് മെക്കാനിസം ചൈൻ ട്രാൻസ്ഫർ ബഫർ മെക്കാനിസം മൊബൈൽ സ്റ്റീൽ ബാഡ് ഓട്ടോമാറ്റിക് ബെൻഡ് മെഷീൻ (ഇടത്), സ്റ്റീൽ ബാറിന്റെ ഓട്ടോമാറ്റിക് ക്ലോമ്പിംഗ് മെക്കാനിസം, മൊബൈൽ സ്റ്റീൽ ബാഡ് ഓട്ടോമാറ്റിക് ബെൻഡ് മെഷീൻ (വലത്) ഫിനിഷ്ഡ് ഉത്പന്നങ്ങളുടെ മാനുവൽ ശേഖരണം

വർക്കിങ് തത്വം:

---

ഇടത് വലത് രണ്ട് സ്റ്റീൽ ബാറ് ഓട്ടോമാറ്റിക് ബെൻഡ് മെഷീൻ രണ്ട് രീതിയിലുള്ള ട്രാക്ഷൻ സംവിധാനത്തിൽ അതാതു വേരിയബിൾ ഫ്രീക്വൻസി ബ്രേക്കിംഗ് മോട്ടറുകളും ചങ്ങലകളുമാണ് ഉപയോഗിക്കുന്നത്. ഇവ യഥാക്രമം പൂജ്യ സ്ഥാനങ്ങളിൽ യഥാക്രമം നിശ്ചയിക്കുകയും ചെയ്യുന്നു. സ്റ്റീൽബാർ വയർ ചെയ്യേണ്ടതുള്ളപ്പോൾ, സ്റ്റീൽ ബാർ ചെയിൻ ട്രാൻസ്ഫർ ബഫർ സംവിധാനത്തിലൂടെ ഡ്രോപ്പ് ഹുക്കിലേക്ക് കൈമാറ്റം ചെയ്യപ്പെടുകയും, രണ്ട് ഓട്ടോമാറ്റിക് ബെൻഡ് മെഷീന്റെ സ്റ്റീയൽ ബാറിലേക്ക് ഉരുക്കിയിരിക്കുന്നു. സ്റ്റീൽ ബാർ കർശന ഉപാധിയിലൂടെ സജ്ജമാക്കിയിരിക്കുന്നു, നിയന്ത്രണ സംവിധാനം നിയന്ത്രണ സംവിധാനത്തിലൂടെ ആരംഭിക്കും, അങ്ങനെ രണ്ടു-ലൈൻ ട്രാക്ഷൻ സംവിധാനത്തിന്റെ ഫ്രീക്വെൻസി കൺവീർഷൻ ബ്രേക്ക് ഓട്ടോമാറ്റിക്കായി വളർത്തുന്നതിനായി രണ്ട് സ്റ്റീൽ ബാറുകളെ നയിക്കുന്നു. ബെൻഡ് മെഷീൻ യാന്ത്രികമായി സ്റ്റീൽ ബാറിന്റെ വടുഭാഗത്തേക്ക് മാറ്റിയിരിക്കുന്നു; ഇരുന്ന് വലത് വശത്തുള്ള ഇരുണ്ട ബാർ ഓട്ടോമാറ്റിക് ബെൻഡ് മെഷിനുകളുടെ വക്രം അക്ഷം നന്നാക്കാൻ കഴിയും. ഉരുക്ക് ബാറിന്റെ വരവിനു ശേഷമാണ് ഇരുവശത്തേയും ട്രാക്ഷൻ സംവിധാനവും ഉരുക്ക് ബാർ ഓട്ടോമാറ്റിക് ബെൻഡ് മെഷീനിനുള്ളത്. സ്റ്റാലിൻ ബാർ മുഴുവനായും കെട്ടിക്കിടക്കുന്നതുവരെ സ്റ്റീൽ ബാറിൽ ടാര്ട്ട് ബാറിൽ റെയ്ഡ് ചെയ്തുകൊണ്ടിരിക്കുന്ന യന്ത്രം ആവർത്തിക്കുന്നു. സ്റ്റാമ്പ് ബാറിൽ ഫുൾ സെഗ്മെൻറിങ് ഘടിപ്പിക്കുന്നു. ഫിനിഷ്ഡ് സ്റ്റീൽ ബാർ നീക്കം ചെയ്തു.

ഉരുക്ക്ബാറിലെ ചലിപ്പിക്കുന്ന പ്രക്രിയ പൂർത്തിയാക്കിയ ശേഷം മുകളിലുള്ള പ്രവർത്തനങ്ങൾ ആവർത്തിക്കുക.

മോഡൽ		GW-32
ബെൻഡ് ശേഷി		റബ്ബർ ഡിറ്റീറ്റർ	ബെൻഡ് ആങ്കിൾ
		6-28 മി	+ 180 °
			-120 °
		32 മില്ലീമീറ്റർ	+ 90 °
			-90 °
ചലിക്കുന്ന ചലിക്കുന്ന വേഗത (മീ / സെ)		0.6
ആംഗിൻറെ കൃത്യത (°)		± 0.5
ബെന്റ് സ്പീഡ് (° / സെക്കൻഡ്)		60
നീളം കൃത്യത (mm / m)		± 1
മിനി റീബാർ ദൈർഘ്യം (മില്ലീമീറ്റർ)		470
മിനി സൈഡ് ബാർ ദൈർഘ്യം (മില്ലീമീറ്റർ)		90
പവർ (kw)		15
അളവ് (L * W * H)		12m * 2.1m * 1.6m
ഭാരം (T)		5
ശേഷി	വ്യാസം (മില്ലീമീറ്റർ)	10 12 14 16 20 22 25 28 32
	പീസ്സ്	6  5  4  4  3 2  2  1  1

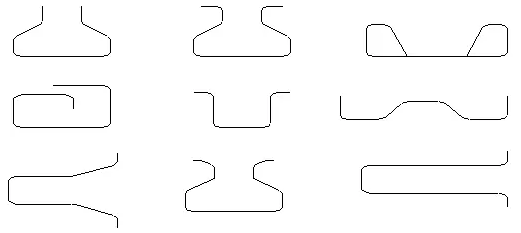

ഒരു മാർഗം ബെൻഡിംഗ് ഉദാഹരണം

ചില്ലറ ചിത്രം വരയ്ക്കുക

ദ്രുത വിശദാംശങ്ങൾ

---

വ്യവസ്ഥ: പുതിയത്
ഉത്ഭവ സ്ഥാനം: ഷാൻഡോങ്, ചൈന (മെയിൻലാൻഡ്)
ബ്രാൻഡ് നാമം: JIAXIN
മോഡൽ നമ്പർ: GW-32
മെഷീൻ തരം: ഇരുമ്പ് യന്ത്രം
അസംസ്കൃത വസ്തു: സ്റ്റീൽ ബാർ
മെറ്റീരിയൽ / മെറ്റൽ പ്രോസസ്ഡ്: കാർബൺ സ്റ്റീൽ
പവർ: Cnc, 15KW
ഓട്ടോമേഷൻ: ഓട്ടോമാറ്റിക്
അധിക സേവനങ്ങൾ: ബെഞ്ച്
സർട്ടിഫിക്കേഷൻ: ഐഎസ്ഒ 9001: 2000, ISO9001: 2008
ഉൽപന്ന നാമം: GW32 CNC സ്റ്റീൽ ബാർ ബെന്ഡിംഗ് സെന്റർ മെഷീൻ
ടൈപ്പുചെയ്യുക: റീബിൽ കുതിർക്കൽ
നിറം: നീലയും മഞ്ഞയും
ഭാരം: 5000 കിലോഗ്രാം
ബെന്ഡിംഗ് വേഗത: 0.6 എം / സെക്കന്റ്
ബെൻഡിംഗ് പ്രിസിഷൻ: ± 0.5 °
അളവ്: 12000 * 2100 * 1600 എംഎം
ബെഞ്ച് ദൈർഘ്യം കൃത്യത: ± 1 മിമി
വിൽപനയ്ക്ക് ശേഷം നൽകിയ സേവനം: സർവീസ് ലഭ്യമാക്കും
