ആമുഖം

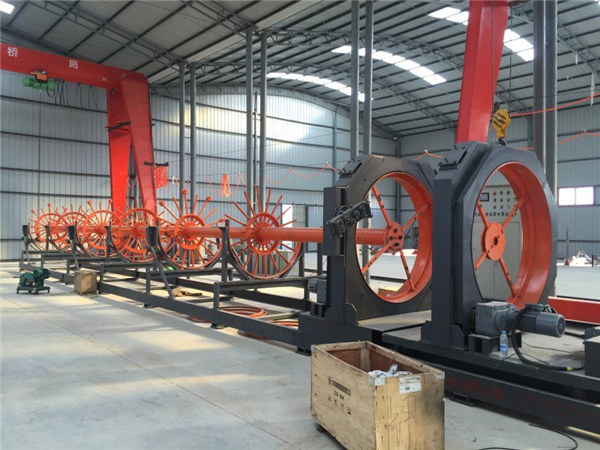

കൂട്ടിൽ നിർമ്മാണം യന്ത്രം 12m-27m ഓട്ടോമാറ്റിക് ആയി പിള്ളേജ് പ്രോസസ്സ് ചെയ്യാം. നിർമാണത്തിന്റെ ആവശ്യകതയെ അടിസ്ഥാനമാക്കി, കറങ്ങുന്ന ഡിസ്കിൽ ഉറപ്പിച്ചിരിക്കുന്ന സ്ലീവ്ലെസുകൾ, ലോജിറ്റഡ് സർക്കിൾ വയർ, വെൽഡിംഗ് എന്നിവ ഒരു ലാറ്റിറ്റ്യൂഡ് റിബറിൽ എടുക്കുക, മെഷീൻ റണ്ണിംഗ്, കറക്കണം ഡിസ്ക് റോളിംഗ് എന്നിവയിൽ രേഖപ്പെടുത്തും. റബറിനു ചുറ്റും കറക്കിക്കൊണ്ടിരിക്കുന്നു, ഡിസ്ക് നീങ്ങുമ്പോൾ, അത് കറങ്ങിക്കൊണ്ടിരിക്കുന്നു, പിന്നെ അത് കൂട്ടിലായിരിക്കണം. പ്രോഗ്രാമബിൾ ലോജിക് കൺട്രോളറാണ് ഇത് നിയന്ത്രിക്കുന്നത്, സെർവ മോട്ടോറാണ് വൈദ്യുതി നൽകുന്നത്. കൂട്ടിൽ കീഴിൽ ഹൈഡ്രോളിക് ലിഫ്റ്റിങ് ഉപകരണം ഉണ്ട്, വെൽഡിംഗ് തോക്കുകൾ ക്രമപ്രകാരം ക്രമമായി സ്വയം പ്രവർത്തിക്കാൻ കഴിയും.

ഓട്ടോമാറ്റിക് കേജ് വെൽഡിംഗ് മെഷീനുകൾ വ്യക്തിഗത താല്പര്യങ്ങളും ആവശ്യങ്ങളും കണക്കിലെടുത്ത് ഞങ്ങളുടെ ഉപഭോക്താക്കളെ അയവുള്ളതാക്കാൻ കഴിയുന്ന യൂണിറ്റ് നിർമ്മാണ സംവിധാനം രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്. പോളിഗോണൽ റൈൻഫോർമന്റ് കൂടുകളിലെ ഓട്ടോമാറ്റിക് കേജ് വെൽഡിങ് മെഷിന്റെ പ്രത്യേക പതിപ്പ് നന്നായി വിൽക്കുന്നു. ഈ യന്ത്രം ഉപയോഗിച്ച്, തൂണുകൾക്കും പിന്തുണ നൽകുന്ന തുണികൾക്കും വേണ്ടിയുള്ള ശക്തിപ്പെടുത്തൽ കൂടുകളും നിർദ്ദിഷ്ട കോൺക്രീറ്റ് ഘടകങ്ങളും, ഫൗണ്ടേഷൻ പൈലുകളും നിർമ്മിക്കാൻ കഴിയും.

നിർമ്മാണ സ്വഭാവം / സവിശേഷതകൾ:

ഓട്ടോമാറ്റിഷൻ

അതു കമ്പ്യൂട്ടർ നിയന്ത്രിച്ച് ടച്ച് സ്ക്രീനിൽ ഓപ്പറേറ്റ് അതേസമയം, വെൽഡിംഗ് തോക്കുകൾ സ്വയം വെൽഡിംഗ് സ്വയം.

2. ദ്രുത വെൽഡിംഗ്

വെൽഡിംഗ് വെൽഡിംഗ് വെൽഡിംഗ് ഉപയോഗിച്ച് ഒരു വെൽഡിങ്ങ് പോയിന്റ് ഒരു സെക്കൻഡെടുക്കും, പരമ്പരാഗത കൃത്രിമ മോഡിൽ മൂന്നോ നാലോ മടങ്ങ് വേഗതയിലാകും.

3. സ്റ്റേബിൾ ക്വാളിറ്റി

ഉയർന്ന നിലവാരമുള്ള വെൽഡിംഗ് പോയിന്റ്, കൃത്യമായ റീബാർ സ്പെയ്സിംഗ്, നല്ല സമന്വയത. കൃത്യമായ രേഖാംശ വയർ വയർ സ്പെയ്സിംഗ് പെട്ടെന്നുള്ള വെറ്റ് വെൽഡിങ്ങിന് അടിത്തറ നൽകുന്നു.

4. തൊഴിലാളികളുടെ തീവ്രത കുറയുന്നു

ഈ യന്ത്രത്തിൽ രണ്ടോ മൂന്നോ പേർക്ക് നന്നായി പ്രവർത്തിക്കാൻ കഴിയും

5.ഈസി ഓപ്പറേഷൻ

ചെറിയ പരിശീലനം കഴിഞ്ഞ് തൊഴിലാളികൾക്ക് നന്നായി പ്രവർത്തിക്കാം.

6.അനുവദനീയ ശേഷി

റിബറിൽ 12-50 മി. വരെ ചരക്ക് കൂട്ടിൽ വെൽഡിങ്ങിന് ബാധകമാണ്, രേഖാംശ വയർ സ്പെയ്സിംഗ് ഓട്ടോമാറ്റിക്കായി ക്രമീകരിക്കാം. 12 മീ 27 മീറ്റർ നീളമുള്ള കൂട്ടലുകളുടെ ദൈർഘ്യം.

7.കീകരിക്കാവുന്ന

ആവശ്യകത പ്രകാരം, ഇരട്ട പ്രധാന റോന്തുചുറ്റൽ അല്ലെങ്കിൽ ബട്ട് വെൽഡിംഗ് ഉപയോഗിച്ച് ചിതഗ്രാം കൂട്ടിൽ ക്രമീകരിക്കാവുന്നതാണ്.

8. കാൻറീവ് ഗതാഗതവും ഇൻസ്റ്റാളും

അതു മോഡുലാർ ഡിസൈൻ സ്വീകരിച്ചു, അസംസ്കൃത മെറ്റീരിയൽ ഉപകരണം, മെയിൻ എഞ്ചിൻ ആശയവിനിമയ ഉപാധി പിരിച്ചുവിടാൻ കഴിയും, അതിന്റെ ഓരോ ഭാഗവും കയറ്റിവേണം കഴിയും.

ഉത്പാദന പ്രക്രിയ

ആഹാരം → റീബിൽ ഇൻസേർട്ട് ചെയ്യുക (പ്രധാന ബാർ) → ഫിക്സിംഗ് → ഓവർലാപ്പിംഗ് സ്ററപ്പ് → വെൽഡിങ്ങ് ആരംഭിക്കുക → സാധാരണ വെൽഡിംഗ് → വെൽഡിങ്ങ് നിർത്തുക → നിഷ്കരുണം നിർത്തണം → പ്രത്യേകം നിശ്ചിത ഡിസ്ക് → റീബിൽ തകരുന്നു → നീക്കം ചെയ്യാവുന്ന ഡിസ്ക് വേർതിരിച്ചെടുക്കുന്നു → കൂട്ടിൽ → അൺലോക്കുചെയ്യൽ വൈദ്യുതി പിന്തുണ താഴ്ത്തുന്നു → മാറ്റാവുന്ന ഡിസ്ക് പുനഃസജ്ജമാക്കുന്നു

സാങ്കേതിക പരിഹാരങ്ങൾ

1. ജീവനക്കാരുടെ വകയിരുത്തൽ: സാധാരണ സാഹചര്യങ്ങളിൽ 5 മുതൽ 6 വ്യക്തിക്ക് ഒരു ടീമായി പ്രവർത്തിക്കാൻ കഴിയും.

പ്രത്യേക അലോക്കേഷൻ ചുവടെ:

തയ്യാറാക്കലും തീറ്റ സാമഗ്രികളും: 2 ആൾക്കാർ

റോൾ വെൽഡിംഗ്: 1 ~ 2 പേർ

കരുത്താർജ്ജം: 2 ആൾക്കാർ

സ്റ്റാഫ് കൂട്ടിലിന്റെ വലുപ്പത്തെയും മാതൃകയെയും അടിസ്ഥാനമാക്കിയുള്ളതാണ് സ്റ്റാഫിൻറെ അളവ്.

2. ഉല്പാദനക്ഷമത

1500 മില്ലി പിമ്പിൽ കൂട്ടിൽ: രണ്ട് ക്ലാസ്സുകൾക്ക് 300-400 മീറ്റർ ദൈർഘ്യം (ഏകദേശം 20 ടൺ) പ്രോസസ്സുചെയ്യാം.

ഒരു 12 മീറ്റർ സ്റ്റീൽ കൂട്ടിൽ വെൽഡിംഗ് ചെയ്യുമ്പോൾ പൊതുവായ ലോഡിംഗും അൺലോഡിംഗ് സമയം 15-20 മിനിറ്റും, സാധാരണ വെൽഡിങ്ങ് സമയം ഏകദേശം 18-25 മിനുട്ട് (ഇടവിട്ട് 120 മില്ലി മീറ്റർ) ആണ്, അതിനാൽ സമഗ്ര സമയ സമയം 30-45 മിനിറ്റാണ്. (സാധാരണയായി 1.5 മീറ്റർ വ്യാസം, 12 മീറ്റർ നീളമുള്ള സ്റ്റീൽ കൂട്ടൽ തൂക്കം 800 കിലോ വരെ)

മലഞ്ചെരിവുകളിൽ മുഴക്കുന്നതിനുള്ള പ്രവർത്തനക്ഷമതയാണ് ലോജിറ്റ്യൂഡ് റിബറുകളുടെ അളവ്, കൂട്ടിലുടെ വ്യാസം, കോൾസ്പെയ്കരണം, തൊഴിലാളികളുടെ വൈദഗ്ദ്ധ്യം എന്നിവയുമായി ബന്ധപ്പെട്ടിരിക്കുന്നു.

3. സ്റ്റീൽ കൂട്ടിൽ ടെംപ്ലേറ്റ്

യഥാർത്ഥ ആവശ്യങ്ങൾ അനുസരിച്ച്, ചിതപാജനത്തിന്റെ രൂപകൽപ്പന വ്യത്യസ്തമായിരിക്കും (വ്യഞ്ജന റിലേബിന്റെ വ്യാപ്തി അല്ലെങ്കിൽ വ്യാസം), ടെംപ്ലേറ്റ് മാറ്റുന്നതിലൂടെയും ടെർമിനേറ്റർ വ്യതിയാനം ഉപയോഗിച്ച് വിവിധ എൻജിനീയറിങ് ആവശ്യങ്ങൾക്ക് ഇണങ്ങും.

ദ്രുത വിശദാംശങ്ങൾ

ഉത്ഭവ സ്ഥാനം: ഷാൻഡോങ്, ചൈന (മെയിൻലാൻഡ്)
വിൽപനയ്ക്ക് ശേഷം നൽകിയിട്ടുള്ള സർവീസ്: സർവീസ് മെഷിനറിയിലേക്ക് എഞ്ചിനീയർമാർ ലഭ്യമാണ്
പേര്: കോൺക്രീറ്റ് ഹൈ ക്വാളിറ്റി സിഎൻസി കൂട്ടിൽ വെൽഡിംഗ് യന്ത്രം
അപേക്ഷ: ഹൈവേ
പ്രൊഡക്ട് പേര്: കോൺക്രീറ്റ് ഹൈ ക്വാളിറ്റി CNC താജ് വെൽഡിംഗ് യന്ത്രം
വോൾട്ടേജ്: 380V / 220V (ഇച്ഛാനുസൃതമാക്കിയത്)
കേജ് ദൈർഘ്യം (m): 2-12 (ഇഷ്ടാനുസൃതമാക്കൽ)
സർട്ടിഫിക്കേഷൻ: ISO9001 / CE
നിറം: ഇഷ്ടാനുസൃതമാക്കിയത്
